Onde fica o capacitor do ar condicionado: guia de substituição

O aparelho liga, o painel acende, a unidade externa solta um zumbido grave e nada gela. Em boa parte das visitas técnicas de verão, a peça responsável por essa cena custa menos de cem reais e cabe na palma da mão. Saber onde fica o capacitor do ar condicionado e como reconhecer que ele falhou evita trocar um compressor que está perfeito.

Este guia mostra o local exato da peça em cada tipo de aparelho, os sintomas que apontam para ela, como testar com multímetro e o que a substituição envolve, inclusive o momento em que o serviço deixa de ser tarefa de morador e passa a ser de técnico.

O que o capacitor faz dentro do aparelho

O capacitor é um reservatório de energia elétrica. Ele guarda carga e a devolve num impulso curto, que é o que o motor do compressor e o motor do ventilador precisam para sair da inércia. Sem esse empurrão, o motor tenta girar, não consegue, esquenta e desarma pela proteção térmica.

Nos aparelhos residenciais há dois formatos. O capacitor de partida entrega o impulso inicial e sai do circuito em seguida. O capacitor permanente, também chamado de marcha ou "run", fica ligado o tempo todo e mantém o motor girando com o torque certo. Na maioria dos splits modernos, um único cilindro reúne as duas funções para o compressor e o ventilador, com três terminais marcados como C, HERM e FAN.

A capacidade é medida em microfarads (µF) e vem impressa no corpo da peça, junto com a tensão de trabalho, em geral 370 V ou 450 V. Um valor comum em split de 12.000 BTUs é 35 µF para o compressor e 5 µF para o ventilador, gravado como "35+5". Esse número precisa ser respeitado na troca.

Onde fica o capacitor do ar condicionado em cada tipo de aparelho

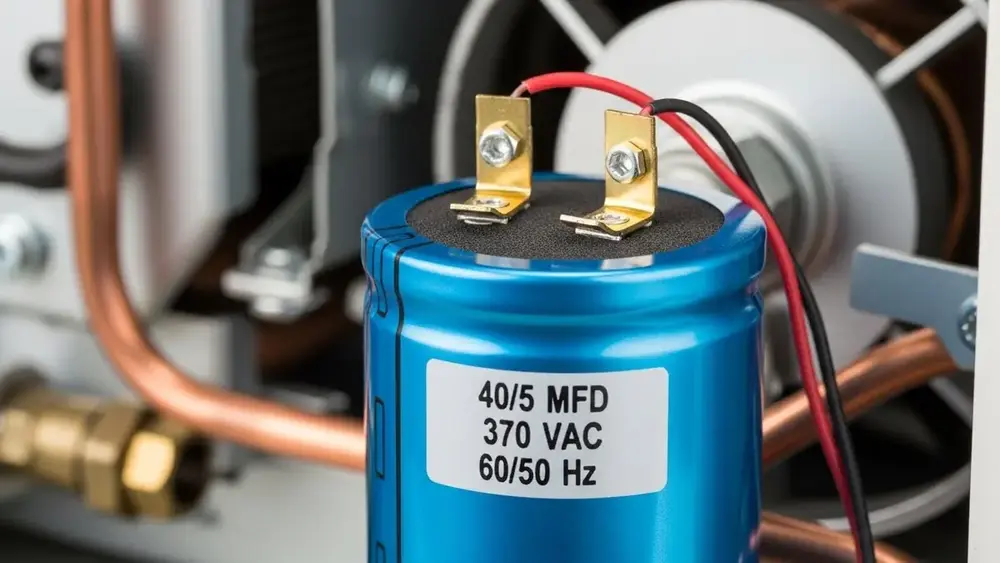

No split, o capacitor está na unidade externa, a condensadora. Fica atrás da tampa lateral de serviço, ao lado da placa de conexões, preso por uma abraçadeira metálica. Em modelos convencionais, com compressor de velocidade fixa, é um cilindro de alumínio de uns oito centímetros. Em modelos inverter, a partida é feita pela placa eletrônica, e o que existe são capacitores menores soldados nela, que não se trocam separadamente.

No aparelho de janela, a peça fica dentro do gabinete, do lado do compressor, e só aparece depois de puxar o chassi para fora da carcaça. Em modelos antigos costuma haver dois capacitores separados, um para o compressor e outro para o ventilador.

No piso-teto e no cassete de uso comercial, o capacitor do ventilador interno fica na evaporadora, perto do motor, e o do compressor continua na condensadora. É por isso que o técnico pergunta qual motor não gira antes de subir na escada.

Sintomas de capacitor com defeito

O sinal mais comum é o zumbido. O compressor recebe energia, tenta partir e não consegue, então emite um som grave por alguns segundos até o protetor térmico desligar. Depois de esfriar, tenta de novo. Esse ciclo se repete e a casa não gela.

Outro sinal é a hélice da condensadora parada ou girando devagar, às vezes com um empurrão manual resolvendo por alguns minutos. Isso aponta para a seção do ventilador. Já o disjuntor que desarma logo depois de ligar o aparelho pode ser capacitor em curto, mas também pode ser compressor travado ou fiação, e aí o diagnóstico exige medição.

No corpo da peça, a falha costuma ser visível: topo estufado, marca de óleo na base ou terminal escurecido. Um capacitor com aparência perfeita também pode estar fora do valor, o que só o multímetro revela.

Como testar com multímetro

O teste exige um multímetro com função de capacitância, marcada com o símbolo de dois traços paralelos. Antes de qualquer coisa, desligue o disjuntor do aparelho e confirme com o próprio multímetro que não há tensão nos terminais.

Primeiro, descarregue o capacitor encostando uma chave de fenda com cabo isolado entre os terminais, ou use um resistor de 20 kΩ por alguns segundos. Fotografe a posição dos fios antes de soltar qualquer um.

Ajuste o multímetro em capacitância e meça entre C e HERM para o compressor, depois entre C e FAN para o ventilador. Compare com o valor impresso: fabricantes admitem variação de cerca de 6% para mais ou para menos, e abaixo disso a peça está no fim. Leitura zero ou indicação de sobrecarga significa capacitor aberto ou em curto, e a troca é certa.

O detalhe que mais engana é o capacitor que mede bem frio e falha quente. Aparelho que funciona de manhã e para às três da tarde entra nesse caso, e a medição precisa ser feita logo depois de uma falha.

Tabela: valores de referência e custos

Aparelho	Capacitor típico	Peça	Visita e troca
Split 9.000 BTUs	25+1,5 µF, 450 V	R$ 30 a 60	R$ 150 a 250
Split 12.000 BTUs	35+5 µF, 450 V	R$ 40 a 80	R$ 150 a 250
Split 18.000 a 24.000 BTUs	45+5 a 60+5 µF	R$ 60 a 120	R$ 180 a 300
Janela 7.500 a 10.000 BTUs	20 a 30 µF, 370 V	R$ 25 a 50	R$ 120 a 200

Os valores são médias praticadas na Grande São Paulo. Em bairros de forte comércio e muitos prédios antigos, como a Mooca, empresas que fazem manutenção de ar condicionado na Mooca costumam levar a peça no carro justamente porque a troca resolve boa parte dos chamados de "não gela" no primeiro atendimento.

Substituição passo a passo

Com o disjuntor desligado e o capacitor descarregado, solte a abraçadeira e retire a peça. Confira no corpo o valor em µF e a tensão. O substituto pode ter tensão igual ou maior, nunca menor; a capacidade precisa ser a mesma. Um "35+5" não aceita um "40+5" sem custo para o compressor.

Conecte os fios seguindo a foto: o comum no terminal C, o do compressor no HERM e o do ventilador no FAN. Os terminais são do tipo faston e devem entrar firmes; conector frouxo aquece e queima o novo capacitor em poucas semanas. Fixe a abraçadeira, feche a tampa, religue o disjuntor e observe a partida. O compressor deve entrar em menos de três segundos, sem zumbido prolongado.

Depois de vinte minutos de funcionamento, a saída de ar da evaporadora deve estar de 8 a 12 graus abaixo da temperatura ambiente. Se o aparelho partiu mas não gela, o problema é outro, e o mais provável é carga de gás ou serpentina suja.

Quando o capacitor novo queima logo

Capacitor que dura semanas indica causa por trás: compressor com rolamento gasto puxando corrente alta, tensão da rede irregular, condensadora sem ventilação ou valor errado de µF. Trocar a peça de novo sem investigar só adia o gasto maior.

Por que o serviço costuma ficar com o técnico

O capacitor guarda carga mesmo com o aparelho desligado da tomada, e o choque de um modelo de 450 V machuca. A norma brasileira de instalações elétricas de baixa tensão, a NBR 5410, e a NR-10 tratam esse tipo de intervenção como serviço de pessoa qualificada. Em condomínio, a condensadora quase sempre fica em fachada ou área comum, e a abertura sem autorização rende multa.

Há ainda a garantia. A maioria dos fabricantes exige que a abertura do gabinete seja feita por assistência ou técnico habilitado, e a troca por conta própria pode encerrá-la. Para um aparelho com menos de um ano, vale mais chamar a assistência do que economizar a visita.

Quem mora em casa, tem multímetro e experiência com elétrica consegue fazer a troca em vinte minutos. Para os demais, o custo da visita se paga pelo diagnóstico: o técnico mede corrente, tensão e pressão do gás na mesma ida, e o capacitor deixa de ser chute.

Manutenção que prolonga a vida da peça

Um capacitor dura de cinco a dez anos, e o que encurta essa vida é calor. Condensadora ao sol das duas da tarde, encaixada em nicho sem ventilação ou com a serpentina entupida de poeira trabalha mais quente e cozinha a peça. Sombreamento simples, folga de 30 centímetros em volta e uma limpeza da serpentina antes do verão são as três medidas que mais rendem.

Vale também anotar a data da troca com caneta permanente no corpo do novo capacitor. Na próxima falha, o técnico saberá em segundos se a peça é suspeita ou se está nova demais para ser a culpada. E quem já sabe onde fica o capacitor do ar condicionado consegue passar essa informação por telefone, o que encurta a visita.

Perguntas frequentes

Ar condicionado inverter tem capacitor?

Tem, mas na placa eletrônica, em componentes soldados. Não existe o cilindro de troca fácil; a falha exige reparo ou substituição da placa.

Posso usar um capacitor com µF maior?

Não. Capacidade acima da especificada aumenta a corrente do motor e aquece o compressor. A tensão pode ser igual ou maior; a capacidade tem de ser a mesma.

O capacitor pode causar conta de luz alta?

Pode. Com a capacidade abaixo do valor, o motor trabalha com torque baixo e consome mais para entregar o mesmo frio, antes mesmo de parar de partir.

Quanto tempo leva a troca?

De 15 a 30 minutos com a peça em mãos. O que alonga a visita é o diagnóstico, que inclui medir corrente do compressor e conferir a carga de gás.
